CHI TIẾT QUY TRÌNH LẮP ĐẶT MÀN HÌNH LED

Trước khi lắp đặt màn hình led, đơn vị lắp đặt cần phải xác định rõ nhu cầu sử dụng là gì? Cụ thể như: lắp đặt màn hình led để làm gì (quảng cáo, tổ chức sự kiện, tiệc cưới hay hội nghị, hội thảo…). Mặt khác, cũng cần xác định trước nơi lắp đặt là ở đâu (trong nhà hay ngoài trời) và khảo sát kinh phí để có sự chuẩn bị kĩ lưỡng.

I. Chuẩn bị trang thiết bị, vật tư

1. Vật tư lắp đặt màn hình LED

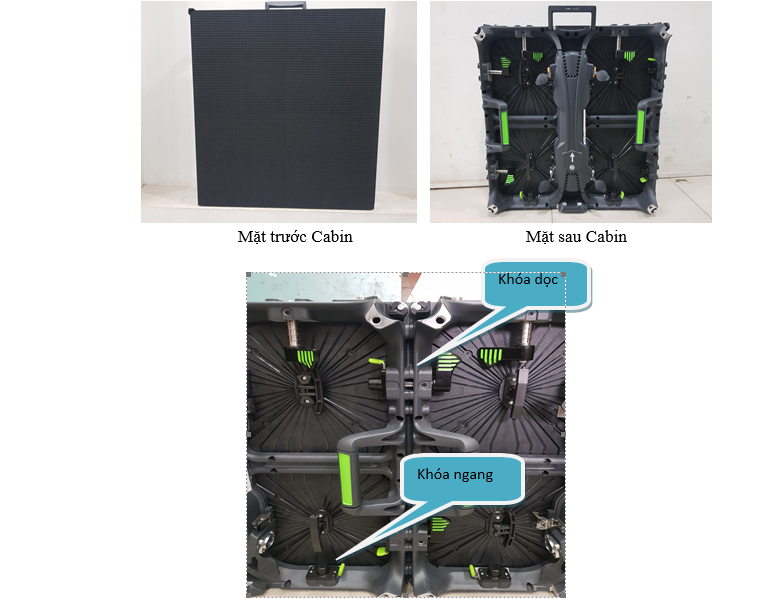

-  Cabin LED: Số lượng Cabin LED tính theo số lượng m2 lắp màn hình LED

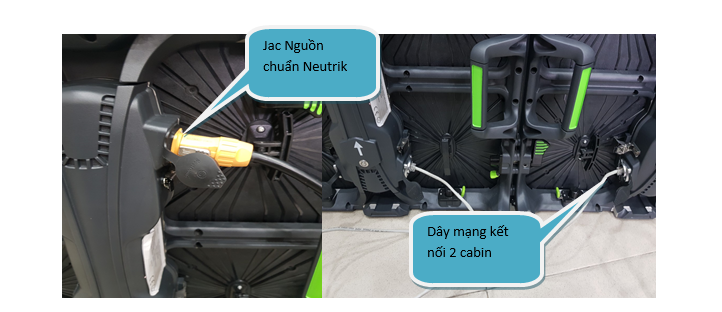

+  Chuẩn Jac nguồn cắm trên Cabin LED sử dụng chuẩn Neutrik với chất liệu cách điện, chống nước an toàn cho người sử dụng khi thay thế.

+ Chuẩn đầu mạng Weipu

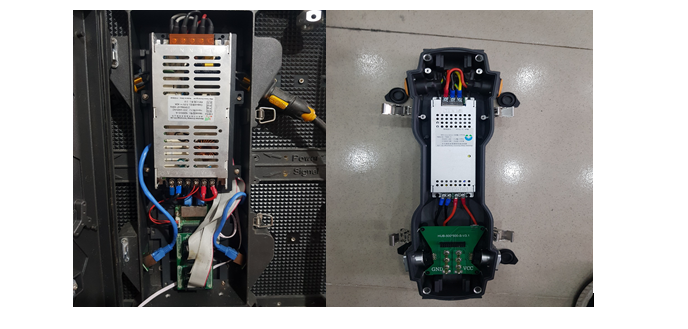

+ Nguồn trong từng cabin led có hệ thông tiếp địa (Dây màu xám )

 Công suất trung bình của bảng LED là 500W/m2, tiết kiệm năng lượng

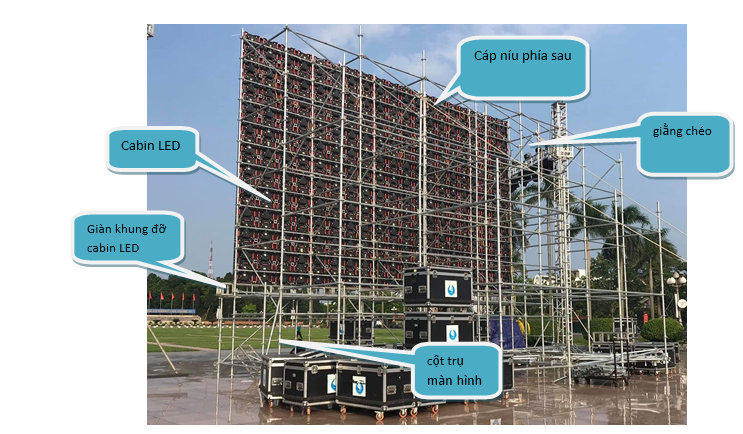

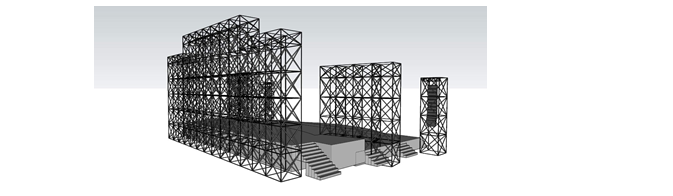

- Giàn khung layer truss và giàn khung đỡ màn hình: Dựa vào kích thước màn hình (chiều cao và chiều ngang) để tính toán số lượng layer truss và khung giàn cần mang đi lắp theo hợp đồng. Chiều cao màn hình để tính chiều cao của cột trụ layer trus phía sau, chiều ngang để tính số lượng cột layer truss cần lắp.

- Thiết bị điện:

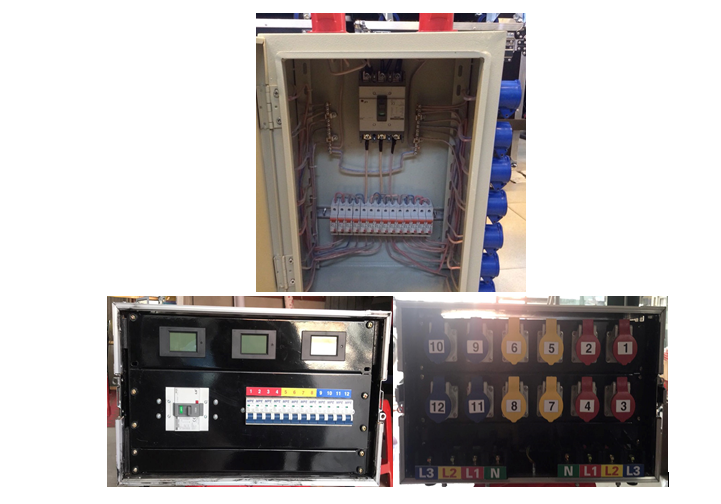

+ Tủ điện: Được thiết kế theo tiêu chuẩn tủ ngoài trời. Bao gồm: Một attomat tổng ba pha; các attomat một pha; các ổ cắm công nghiệp chuẩn 16a có nắp đậy và bạt che mưa.

+ Dây điện tổng ba pha: Dây điện mềm Samwon, có đầu cắm công nghiệp ba pha để kết nối với tủ điện. Đối với tủ điện có đồng hồ 3 dây lửa đấu vào các cổng L1, L2,L3 dây mát đấu vào cổng N.

+ Dây điện nhánh: Nối từ tủ điện tới màn hình LED, một đầu là ổ cắm công nghiệp chuẩn 16a kết nối với tủ điện, một đầu là Jac cắm Neutrick (chất liệu cách điện chống nước mưa) để kết nối với Cabin LED

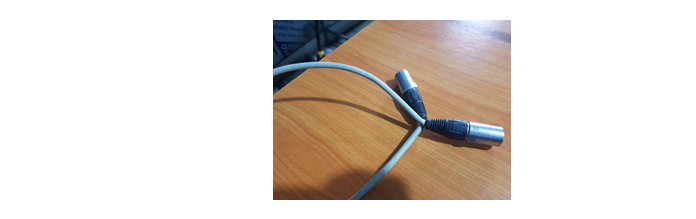

+ Dây nguồn nối cabin với cabin

+ Dây mạng

+ Dây tiếp địa, Cọc đồng tiếp địa

+ Hệ thống dây cáp và gia cố giàn khung

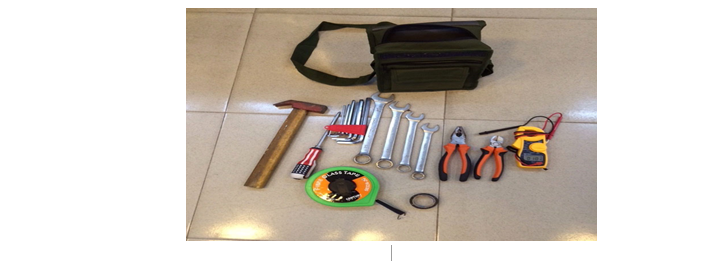

- Dụng cụ lắp đặt:

+ Bộ đồ lắp đặt giàn khung: Cờ lê, mỏ lết, lục lăng, búa, thước dây, túi đựng dụng cụ lắp đặt

+ Bộ dụng cụ điện: Đồng hồ đo điện, kìm điện, kìm cắt, băng dính điện, lục lăng, tô vít.

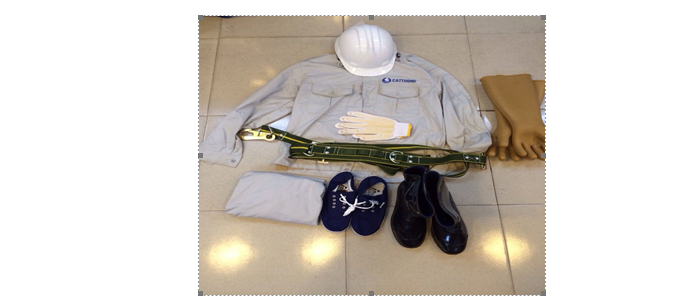

2. Đồ bảo hộ lao động

- Mũ bảo hộ lao động: Sử dụng mũ bảo hộ lao động có lớp nhựa dày và chịu lực va đập tốt, bảo về công nhân trong quá trình lắp đặt tránh các vật rơi vào đầu.

- Quần áo bảo hộ: Bảo vệ công nhân trong quá trình lắp đặt ngoài trời tránh ánh nắng; tránh tiếp xúc trực tiếp với hệ thống giàn khung

- Giày: Chất liệu đế cao su, độ ma sát tốt chống trơn trượt trong quá trình trèo lắp

- Găng tay: Lớp mặt tiêp xúc bằng cao su, tránh tiếp xúc và không trơn trong quá trình lắp đặt, bảo về tay khỏi các vật sắc nhọn.

- Găng tay cách điện: Sử dụng khi lắp đặt điện màn hình với hệ thống điện tổng và khi đóng ngắt hệ thống điện.

- Dây an toàn: Sử dụng khi lặp đặt màn hình ở các vị trí cao, luôn sử dụng trong toàn bộ quá trình lắp đặt.

Chú ý:

Trước khi bắt đầu quy trình lắp đặt màn hình LED cần kiểm tra :

- Các trang thiết bị xem đầy đủ chưa.

- Kiểm tra lại đồ bảo hộ lao động xem đạt tiêu chuẩn chưa:

•  Kiểm tra dây mũ bảo hiểm: Khóa mũ và dây vẫn tốt

•  Kiểm tra dây bảo hiểm không bị sờn, rách

•  Găng tay mới, không bị rách

- Trong quá trình lắp đặt cần tuân thủ quy tắc lao động, sự chỉ đạo của người điều hành và tuyệt đối mang đầy đủ các thiết bị bảo hộ lao động trong suốt quá trình làm việc.

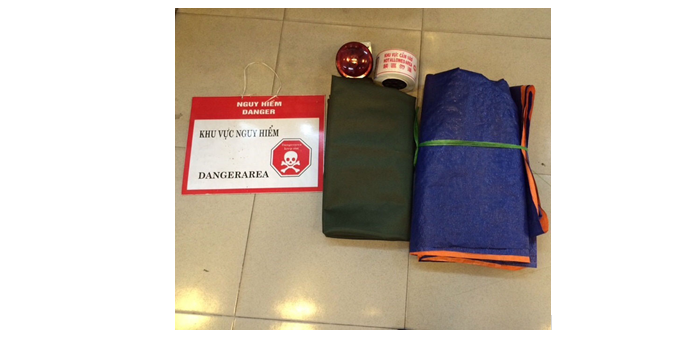

3. Thiết bị cảnh bảo nguy hiểm và bảo vệ tủ điện:

- Sau khi lắp đặt màn hình xong sử dụng thiết bị cảnh báo nguy hiểm gồm: đèn cảnh báo, dây băng, và biển cảnh báo đặt tại vị trí màn hình LED lắp đặt.

- Sử dụng bạt che mưa để che hệ thống tủ điện khi đã lắp đặt bật điện hệ thống.

II. Giám sát thực hiện

Người thực hiện chương trình (Giám sát ) khảo sắt nơi thực hiện chương trước khi xuất hàng khỏi kho. Để đảm bảo an toàn và mang lượng đồ cần thiết.

1. Gọi điện cho khách hàng hỏi lại địa điểm chính xác nơi thực hiện chương trình

2. Hỏi khách maket chính xác tránh thay đổi khi tiên hành lắp đặt

3. Tới nơi thực hiện chương trình để khảo sát. Xem địa điểm lắp có đảm bảo lắp đặt, an toàn, nguồn điện có đảm bảo, khoảng cách điện 3 pha, đường vào đồ…

4. Giám sát tính toán lượng đồ theo maket khách hàng yêu cầu.

5. Tính công suất điện theo theo số lượng m2 Led, báo cho khách hàng chuẩn bị.

III. Các bước lắp đặt màn hình led

Trước khi thực hiện các bước lắp đặt màn hình LED, yêu cầu phải:

1. Kiểm tra kỹ khu vực lắp đặt, dọn dẹp các chướng ngại vật có thể gây ảnh hưởng đến công việc lắp đặt và gây mất an toàn lao động.

2. Chăng dây băng cảnh báo quanh khu vực lắp đặt.

3. Treo biển cảnh báo khu vực đang thi công.

4. Treo biển cảnh báo khu vực tủ điện, có nguy hiểm.

5. Thực hiện các bước kiểm soát an toàn lao động như tại điểm 2, 3 mục III Quy trình này.

Bước 1: Lắp đặt cột trụ layer truss phía sau

- Chuẩn bị layer truss cột trụ 2m, giằng ngang, chéo, dây thít

- Kết nối các thanh trụ lại với nhau bằng chốt và ốc vít.

- Kết nối thanh trụ 2m với giằng ngang, chéo để đảm bảo độ đứng vững hệ thống layer truss.

- Số lượng chân trụ, khoảng cách và chiều cao của trụ phụ thuộc vào kích thước màn hình, thông thường khoảng cách hai cột trụ là 2m.

Bước 2:  Lắp giàn khung đỡ cabin led

- Giàn khung đỡ cabin led thường sử dụng trụ nhôm 30x30 cm

- Các thanh được kết nối với nhau bằng ốc vít

- Chiều cao của giàn khung tùy thuộc vào yêu cầu của khách hàng

- Sau khi lắp đặt khung đỡ xong ta kê các miếng gỗ ép lên mặt trên của giàn khung để lấy mặt phẳng để cabin LED.

Bước 3: Ghép các cabin LED thành màn hình

- Đặt các cabin LED lên mặt gỗ của giàn khung đỡ

- Cài các chốt và khóa định vị để ghép các cabin lại với nhau

- Sử dụng dây thít hoặc thây thép để giữ cố định các Cabin với cột trụ phía sau.

Bước 4:Đi dây điện và dây mạng

- Sau khi ghép hoàn chỉnh màn hình LED, ta cần đi dây điện và dây mạng cho các cabin để cấp nguồn nuôi và cấp tín hiệu điều khiển tới các cabin LED

- Dây điện nối Cabin: Nối điện các cabin LED lại với nhau (18 với Cabin LED loại P3, P2)  và nối tới một dây điện nhánh từ tủ điện đến.

Bước 5:Nối tiếp địa cho màn hình LED, giàn khung và các thiết bị chạy màn hình

- Các Cabin LED được nối tiếp địa với nhau thông qua hệ thống dây nguồn ba lõi: Gồm một dây nóng, một dây nguội và một dây tiếp địa sọc xanh vàng. Dây tiếp địa này được nối với vỏ nguồn và vỏ Cabin.

- Khi nối tiếp địa cho màn hình và hệ thống khung giàn ta chỉ cần nối tiếp địa vào các vị trí ốc vít trên khung hoặc cabin, vì tiếp địa của Cabin và giàn khung đã được nối với nhau thông qua hệ thống tay giằng và ốc vít giữa cabin và tay giằng

Có hai hình thức nối tiếp địa:

+ Nối tiếp địa vào hệ thống tiếp địa tại các tủ điện tổng của tòa nhà, nơi tổ chức sự kiện (nếu có)

+ Sử dụng cọc tiếp địa bằng đồng đóng xuống các vị trí đất ẩm ướt, độ sâu cọc tiếp địa là 1.5m, số lượng cọc tiếp địa là 2-4 cọc cho một màn hình

- Nối tiếp địa các thiết bị sử dụng cho quá trình chạy màn hình: bộ xử lý dữ liệu hình ảnh, máy tính…

Lưu ý:

+ Trong quá trình lắp đặt tránh để giàn khung của màn hìn LED và giàn khung của sân khấu, của hệ thống ánh sáng tiếp xúc với nhau.

+ Trước khi bật và sử dụng màn hình LED cần đo đạc xem các pha của tủ điện có chạm với giàn khung hay không.

Bước 6:Cấp điện cho màn hình LED

- Đấu nối điện vào tủ điện

- Bật điện

+ Bật attomat tổng trước

+ Bật từng attomat của từng nhánh (không được phép bật tất cả các attomat nhánh trước nhằm tránh hiện tượng dòng khởi động ban đầu lớn).

- Tắt điện

+ Tắt các attomat nhánh trước

+ Sau khi các attomat nhánh được tắt tiến hành tắt attomat tổng.

Bước 7:Đo đạc

- Dùng bút thử điện kiểm tra trên attomat tổng 3 nguồn đỏ và nguồn mát không lên đỏ trên thanh mát. Thì có thể bật attomat.

- Dùng đồng hồ đo.
